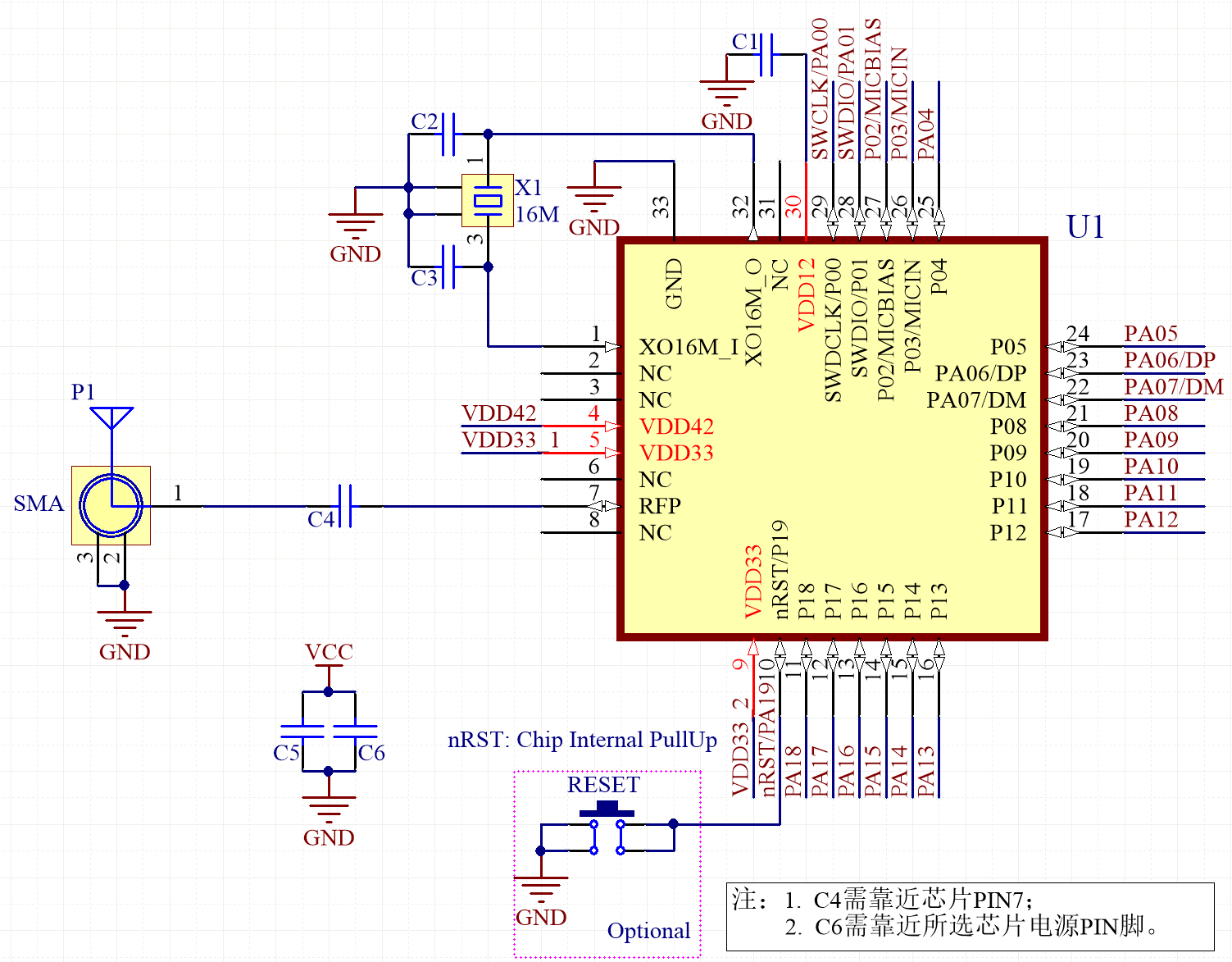

6. 参考设计
Designator |
Value |
Description |
Footprint |
|---|---|---|---|
C1 |
10nF |
Capacitor,X7R,±10% |
0402 |
C2,C3 |
NC |
||
C4 |
2.2PF |
Capacitor,X7R,±10% |
0402 |
C5 |
10uF |
Capacitor,X7R,±10% |
0402 |
C6 |
100nF |
Capacitor,X7R,±10% |
0402 |
X1 |
16MHz |
XTAL SMD3225,Cl=9pF,40Ω,±10ppm |
Seam Seal 3225 |
