3. 常用天线设计

本文档介绍了五种常用天线的PCB设计,以指导客户绘制天线PCB图.

标注单位为:mm.

3.1. 常用天线1

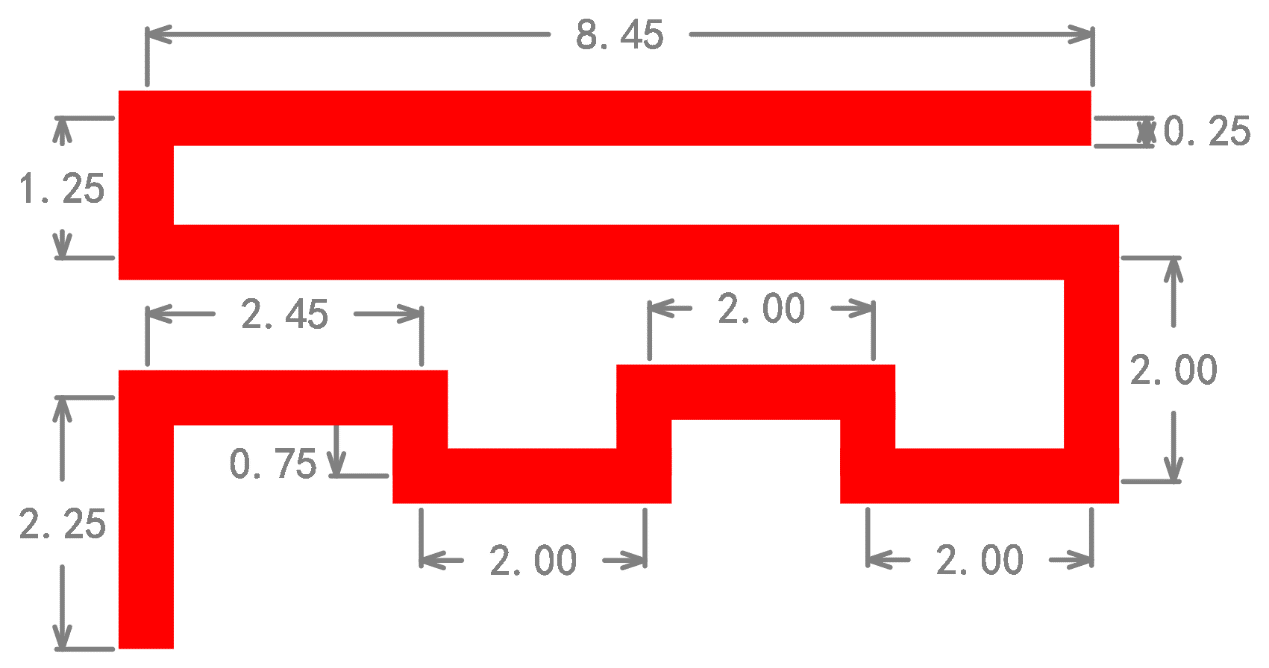

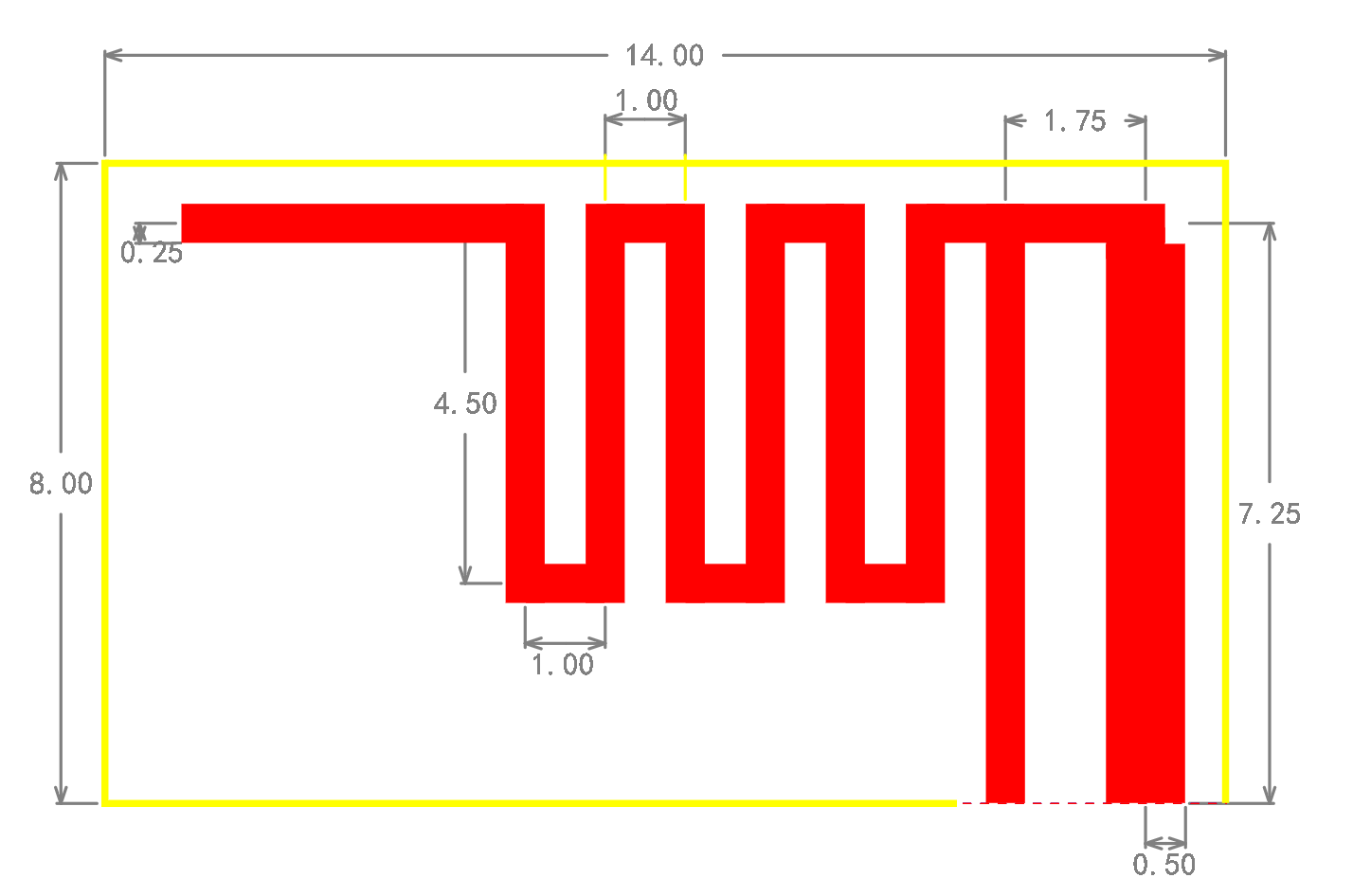

图 1-34 常用天线1

3.2. 常用天线2

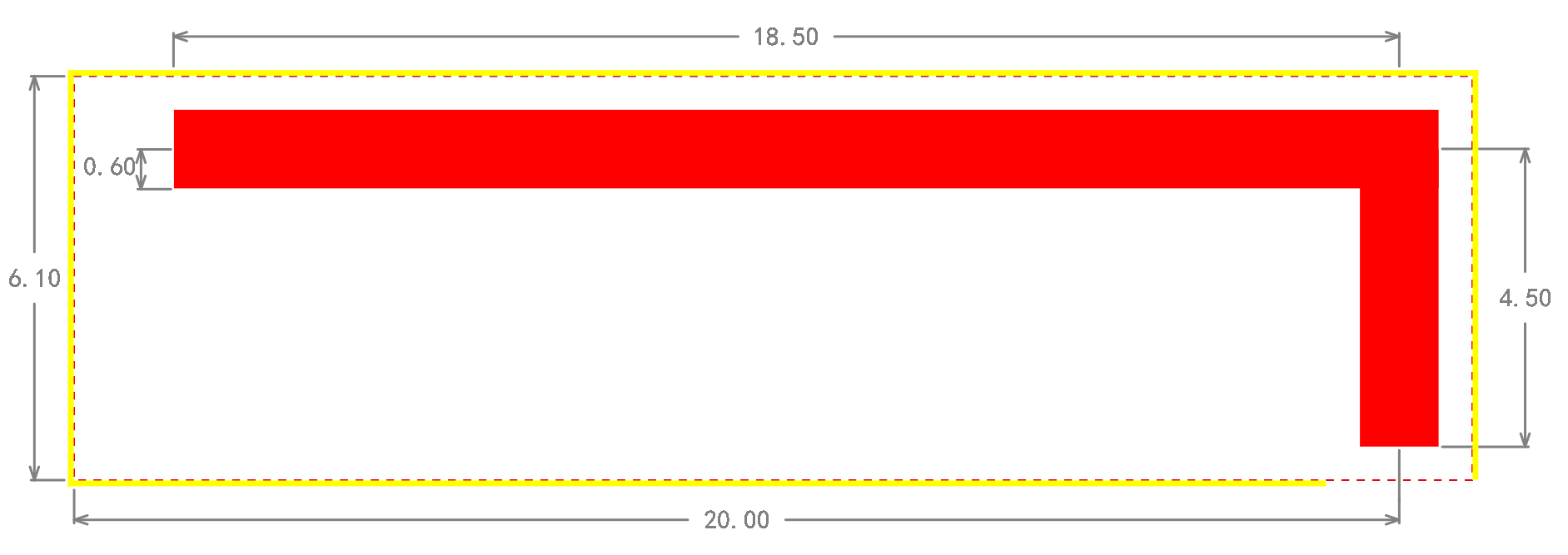

图 1-35 常用天线2

3.3. 常用天线3

图 1-36 常用天线3

3.4. 常用天线4

图 1-37 常用天线4

3.5. 常用天线5

图 1-38 常用天线5

3.6. 注意

对于小尺寸设备端, 如dongle, 推荐使用常用天线1和2;对于尺寸没有苛刻要求的设备端, 如鼠标、遥控器等, 推荐使用常用天线3和 4;对于键盘应用, 推荐使用常用天线 5.
