5. Layout设计错误样例(必看)

  1. 电流功耗达到100mA, 芯片发烫。

    客户设计的板子中, 反馈程序运行不稳定。

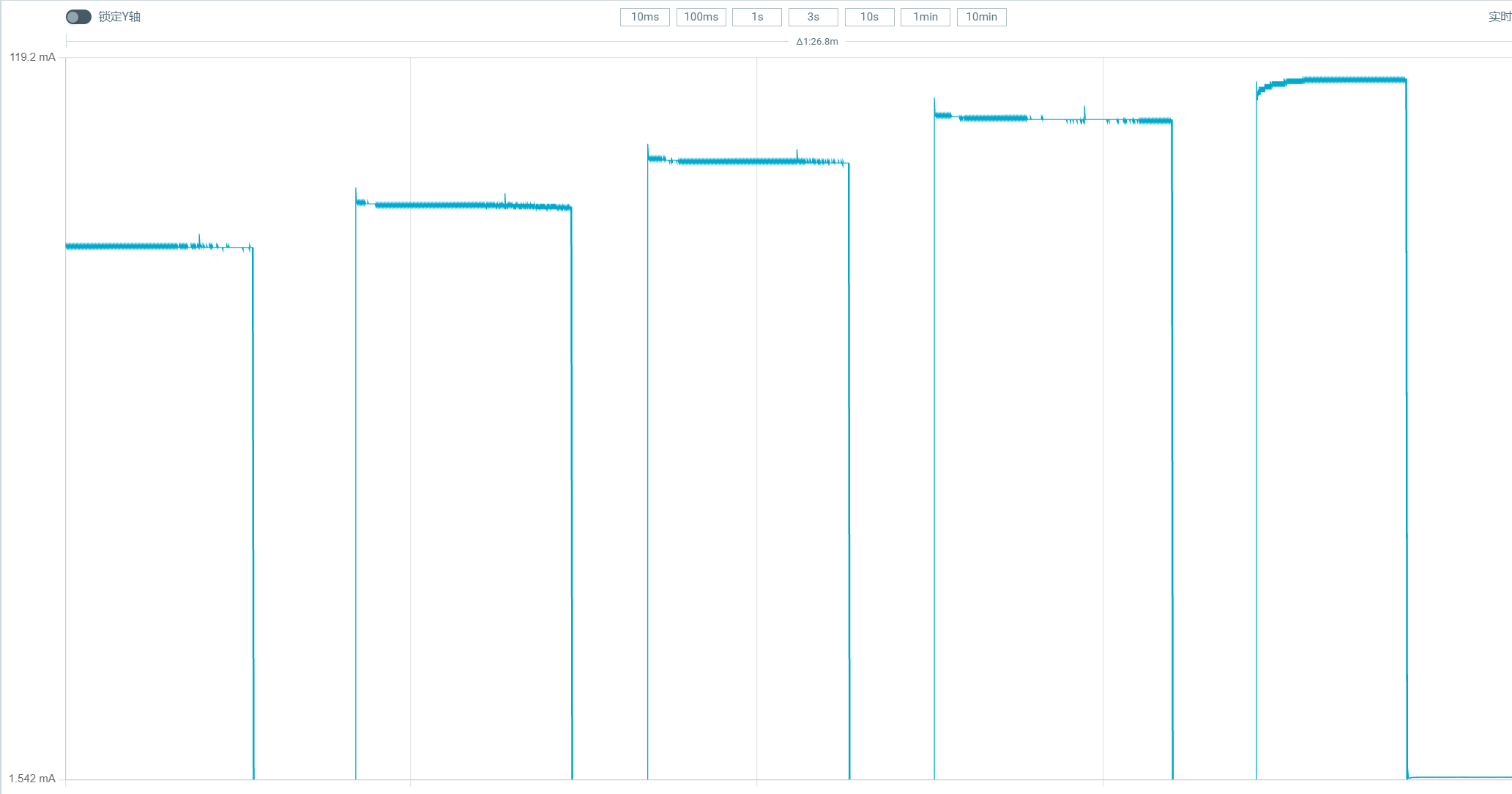

    在VDD12上贴1nF电容, 功耗100多mA, 贴100nF则正常。如图:

typical_image1

电流功耗图

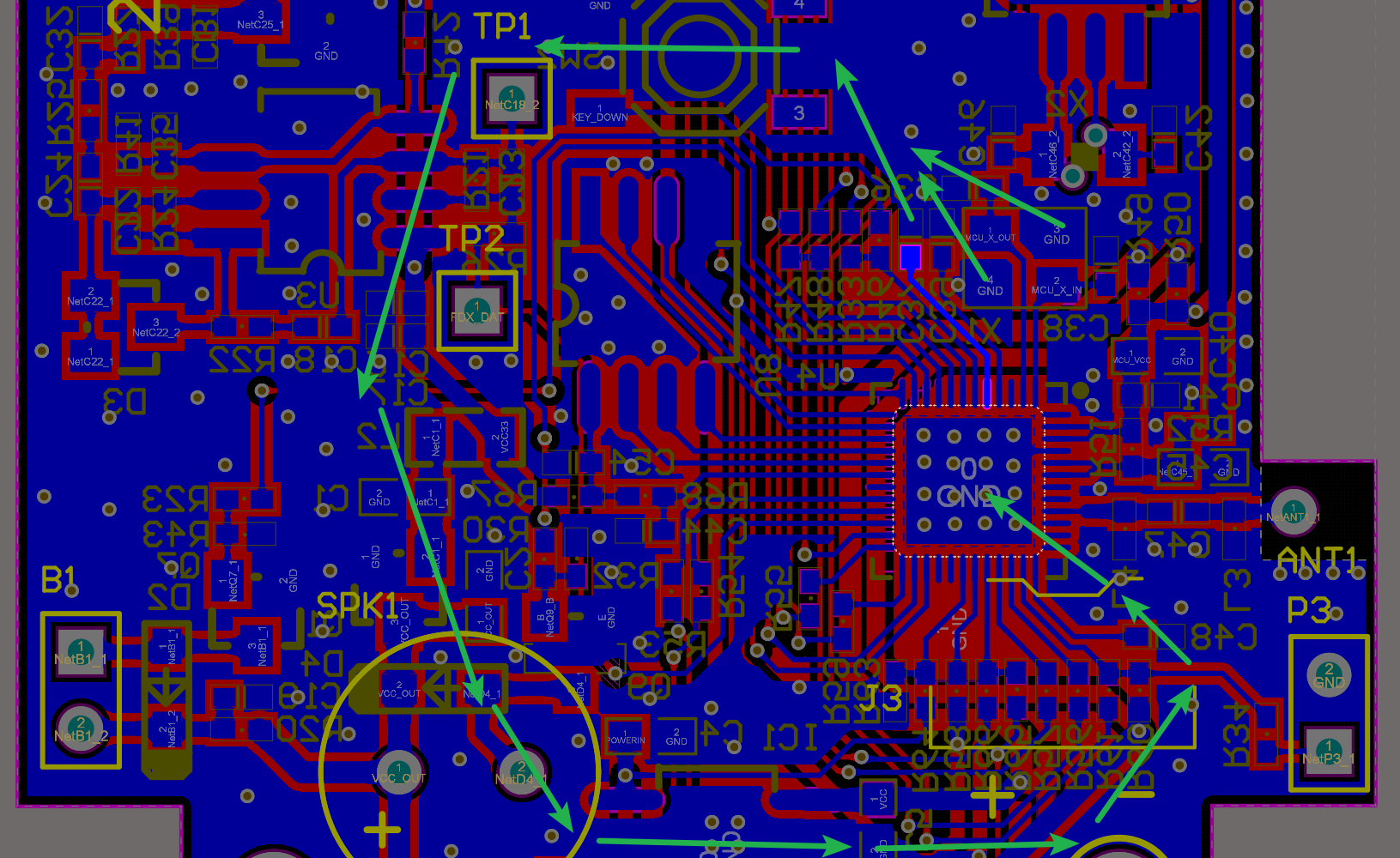

原因分析: VDD12&晶振的GND, 回流芯片距离太长。如图

typical_image2

PCB走线图

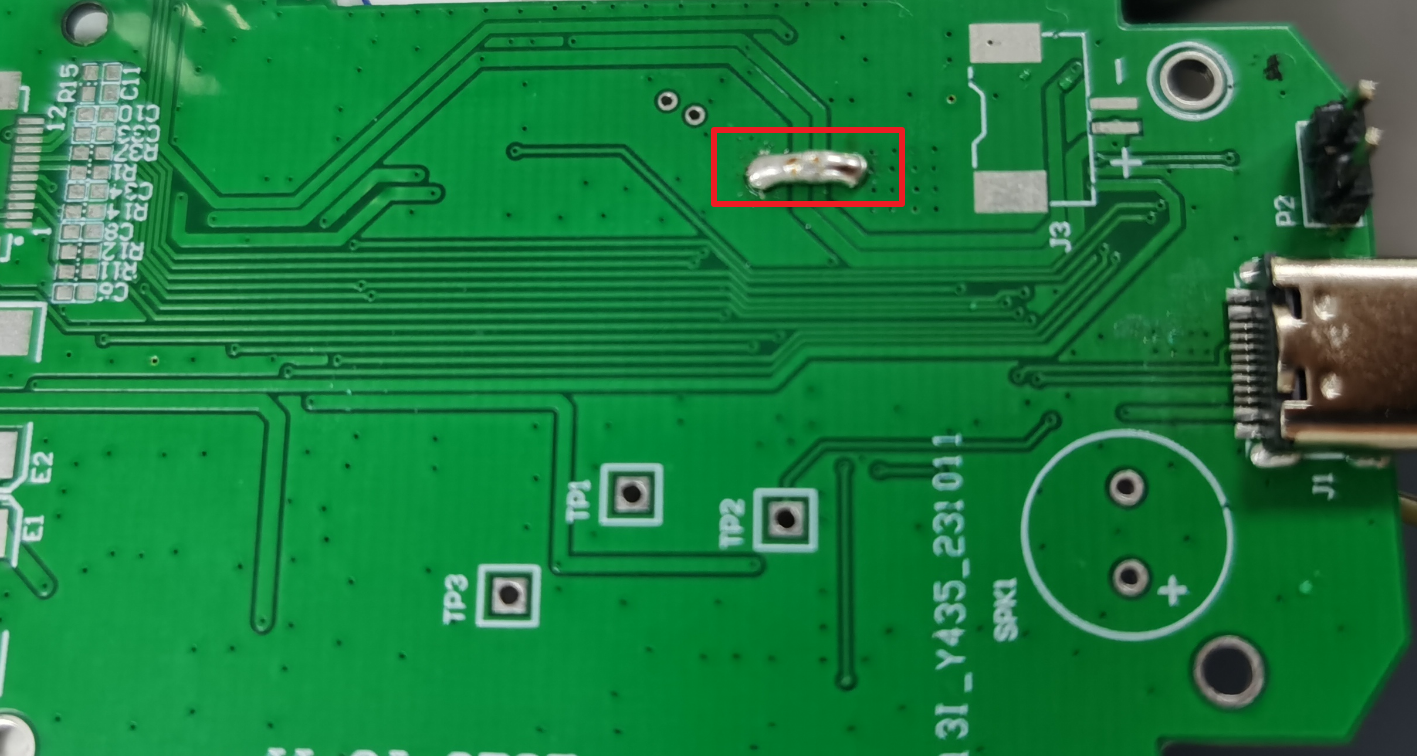

解决办法: GND跳线, 缩短GND的回流距离。如图:

typical_image3

实物改进图
