2. Flash Map

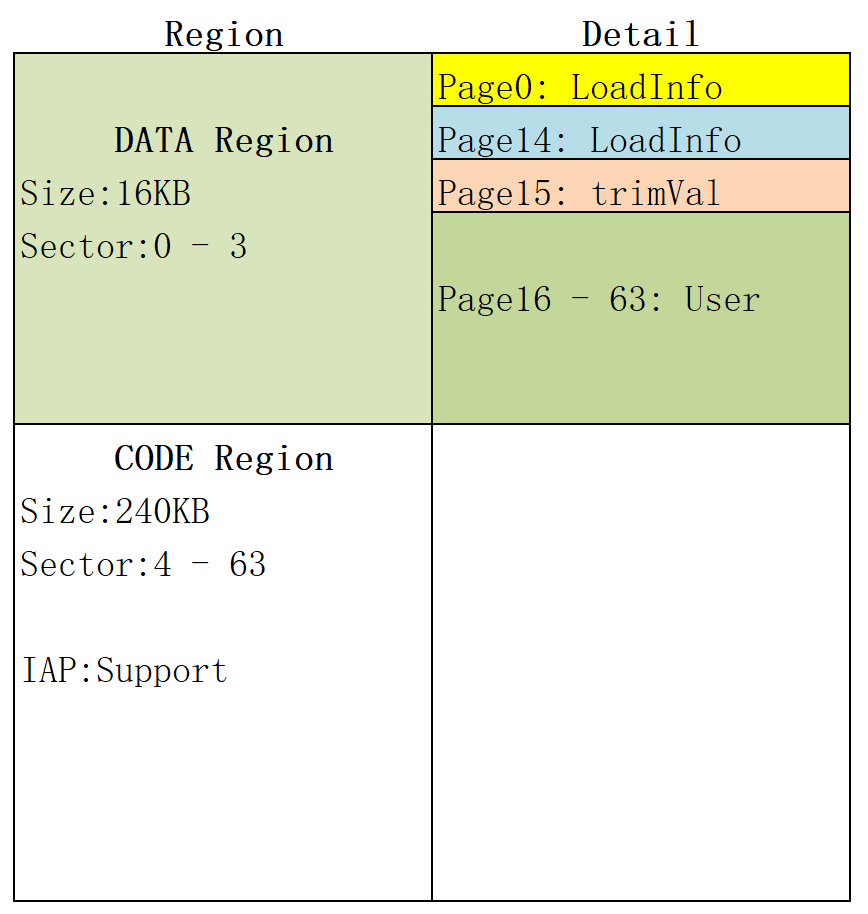

以Flash大小为256KB为例( 封装不同, Flash大小不同. ), 分为 DATA Region 和 CODE Region.

  1. DATA Region 用于存放数据, 其中Page0~Page14为烧录的boot启动信息(LoadInfo), Page15为芯片出厂烧录的电压校准信息(trimVal). Page16 ~ Page63为用户自定义数据存储区域, 用于存放用户自定义数据, 如Ble Mac, LTK等.

  2. CODE Region 用于存放用户代码. 是否支持OTA需根据用户代码大小和Flash大小来决定. 如用户代码80KB, Flash 256KB, 则支持OTA. Flash 128KB, 则不支持OTA.

说明:

  1. Sector大小为 4KB, Page大小为 256B, 每个 Sector 包含 16个Page.

  2. Page0 对应Flash地址为0x0000 ~ 0x00FF, Page1 对应Flash地址为0x0100 ~ 0x01FF, 以此类推.

  3. Sector0 对应Flash地址为0x0000 ~ 0x0FFF, Sector1 对应Flash地址为0x1000 ~ 0x1FFF, 以此类推.

  4. 对于Flash的地址有 绝对地址 和 相对地址 的说法.B6x Flash绝对基地址为 0x18000000. 相对地址是相对于基地址的偏移量.

flash_256KB

Page0 的 boot启动信息(16Byte:0x00~0x0F) 如下表1所示:
表 1 Boot启动信息

4B(MagicCode)

+4B(CodeLength)

+4B(CodeAddress)

+4B(SramAddress)

Flash or Sram Code

Code Length

Code Address

Sram Address

eg:0xAA55A001(Sram Code)

eg:0x00000C44

eg:0x18004000

eg:0x20003600

eg:0xAA55A004(Flash Code)

eg:0x00000C78

eg:0x18004000
说明:

  1. MagicCode 只支持 0xAA55A001(Sram Code) 和 0xAA55A004(Flash Code).

  2. CodeLength 表示用户代码的字节长度, 仅对Sram Code有效(Sram Code是把代码从Flash中拷贝到Sram执行, Sram有大小限制).

  3. CodeAddress 表示用户代码烧录在Flash中的起始地址, 需确保在有效的Flash范围内, 目前SDK默认是配置为 0x18004000.

  4. SramAddress 表示用户代码在Sram中的起始地址, 需确保在有效的Sram范围内.
