4. QFN32开发板资源初探
下面我们开始介绍QFN32开发板的资源图, 原理图如图1-39所示, 实物俯视图如图1-40所示:

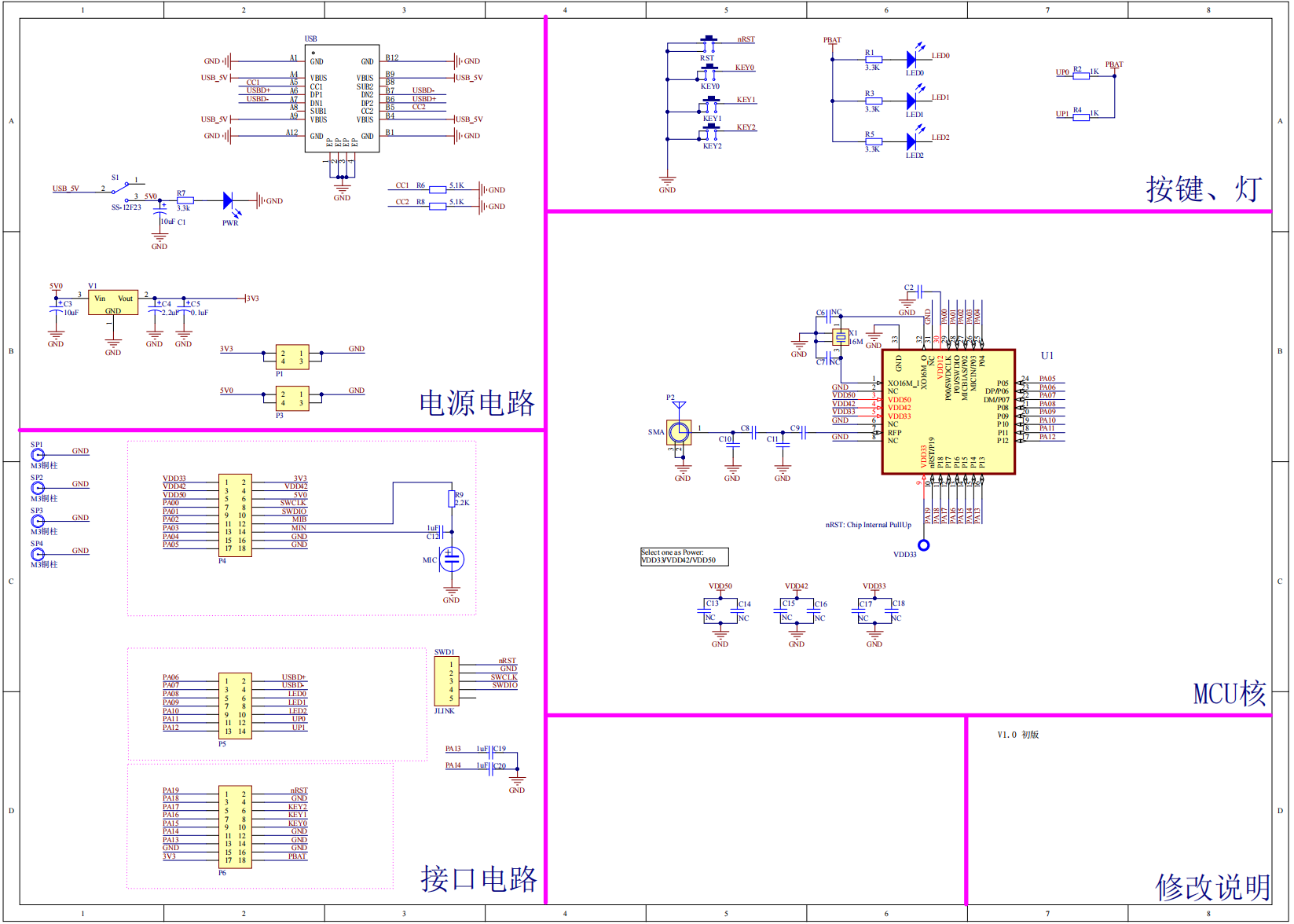

图 1-39 QFN32开发板原理图

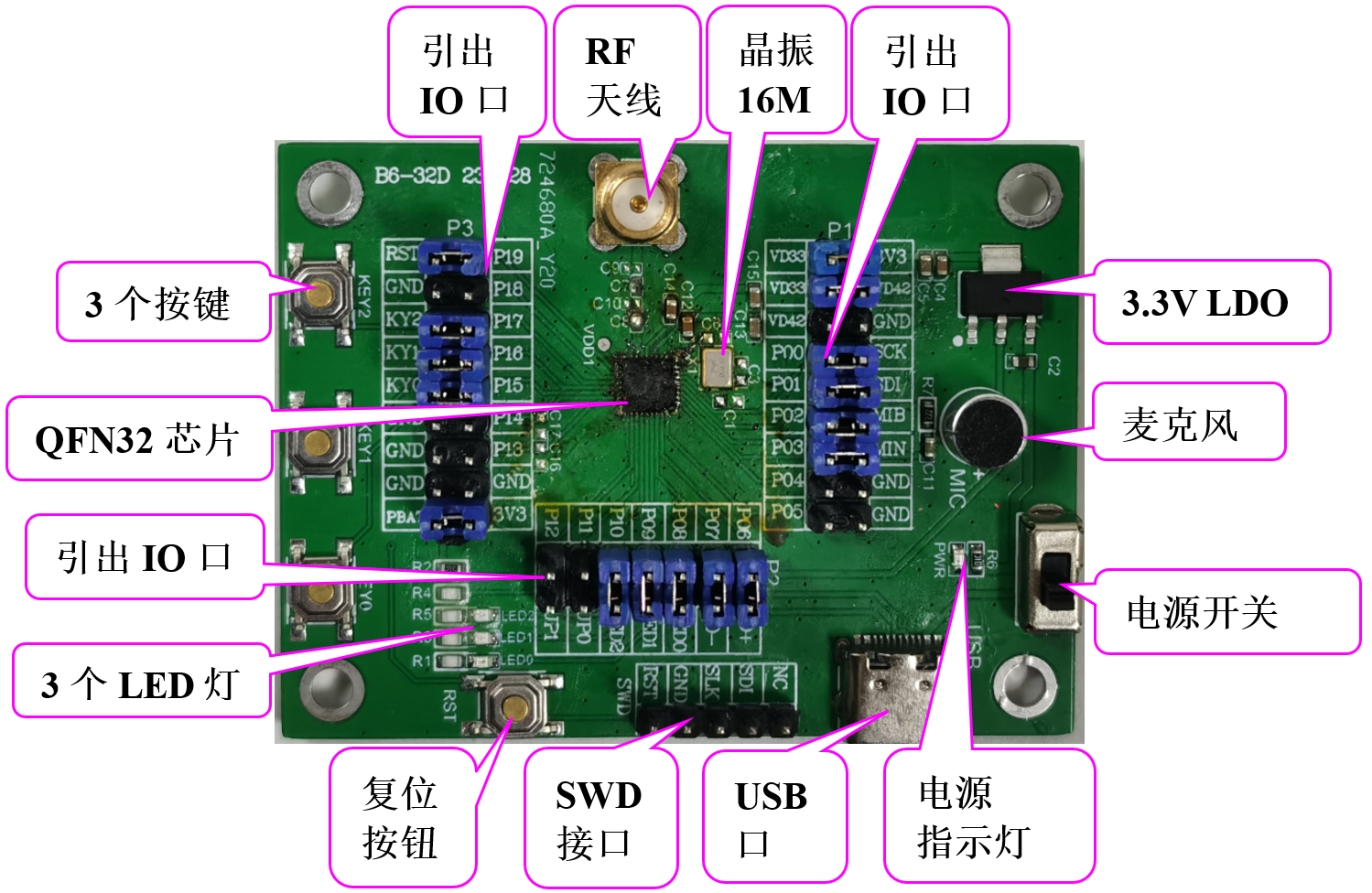

图 1-40 QFN32开发板资源图
从图1-40可以看出, QFN32开发板, 资源十分丰富, 并把QFN32的内部资源发挥到了极致, 基本所有QFN32的内部资源, 都可以在此开发板上验证.
开发板的外形尺寸为47mm*63mm, QFN32开发板板载资源如下:
MCU:QFN32, FLASH:256K, SRAM:32K;
1个电源指示灯(PWR)
3个状态指示灯(LED0, LED1, LED2)
3个按键(KY0, KY1, KY2)
1个TypeC-USB口, 需下载USB程序
1个SWD调试下载口
1个复位按钮, 可用于复位MCU
1个电源开关, 控制整个板的电源
2个上拉5.1K电阻
1个麦克风
引出了20个GPIO口, 均可独立外用
4.1. 硬件资源说明
这里我们首先详细介绍B6x开发板的各个部分(图1-40中的标注部分)的硬件资源, 我们将按逆时针的顺序依次介绍.
4.1.1. 引出IO口(总共有三处)
这是开发板IO引出端口, 总共有三组IO引出口, 20个GPIO口.
4.1.2. QFN32芯片
这是开发板的核心芯片, 型号为:B66. 封装引脚请参考 QFN32-B66.
4.1.3. RF射频天线
这是开发板的2.4G天线, 用于蓝牙无线射频.
4.1.4. 晶振16M
这是开发板外部晶振16MHz, 9pF, 10ppm.
4.1.5. 3个按键
这是开发板板载的三个按键, 在做程序调试, 或者开发的时候可能需要按键来辅助, 所以预留了三个, 可以使用跳帽选择, 如表 1-2所示.
4.1.6. 3个LED灯
这是开发板板载的三个LED灯(LED0、 LED1和LED2).
如表 1-1所示:
按键跳帽 |
GPIO15 |
GPIO16 |
GPIO17 |
功能 |
KY0 |
KY1 |
KY2 |
LED灯跳帽 |
GPIO08 |
GPIO09 |
GPIO10 |
功能 |
LED0 |
LED1 |
LED2 |
4.1.7. 电源指示灯
这是开发板板载的一颗LED灯(PWR), 用于指示电源状态.在电源开启的时候(通过板上的电源开关控制), 该灯会亮, 否则不亮. 通过这个LED, 可以判断开发板的上电情况.
4.1.8. 电源开关
这是开发板板载的电源开关.该开关用于控制整个开发板的供电, 如果切断, 则整个开发板都将断电, 电源指示灯(PWR)会随着此开关的状态而亮灭.
4.1.9. USB
这是开发板模组与上位机串口通信的接口, 如表 1-2所示.
QFN32芯片(USB) |
GPIO6 |
GPIO7 |
上位机 |
U+ |
U- |
4.1.10. 复位按钮
这是开发板板载的复位按键(RESET), 用于复位B6x, 低电平有效.
4.1.11. SWD接口
这是开发板板载SWD调试接口, 与JLINK或者STLINK等调试器(仿真器)连接.
4.2. 开发板IO引脚分配
GPIO(独立) |
跳帽连接资源 |
连接关系说明 |
|---|---|---|
PA00 |
SCK |
Jlink |
PA01 |
SDI |
Jlink |
PA02 |
MIB |
麦克风 |
PA03 |
MIN |
麦克风 |
PA04 |
||
PA05 |
||
PA06 |
UD+ |
USB |
PA07 |
UD- |
USB |
PA08 |
L1 |
LED |
PA09 |
L2 |
LED |
PA10 |
L3 |
LED |
PA11 |
UP0 |
上拉5.1KΩ |
PA12 |
UP1 |
上拉5.1KΩ |
PA13 |
||
PA14 |
||
PA15 |
KY0 |
按键 |
PA16 |
KY1 |
按键 |
PA17 |
KY2 |
按键 |
PA18 |
||
PA19 |
RST |
复位按键 |
