2. 晶振频偏校准

2.1. 校准目的

频率的准确性, 是影响无线射频通信的关键. 蓝牙通信频率在 2402MHz~2480MHz, 标准规范偏差是±150Khz. 以 2440000KHz 为例, 进行校准并控制在±2Khz, 偏差越小越好.

不同厂家批次的晶振, 以及 PCB 排版, 都会影响 16MHz 输出偏差. 因此建议同款 PCB, 使用同厂家批次的晶振.

更换晶振厂家或 PCB 排版, 则需要重新校准晶振 Trim 值.

2.2. 材料准备

  1. 用户待测 PCBA;

  2. RF TX 单载波程序:SDK\projects\bleFCC\mdk;

  3. 便携频谱分析仪:Zeenko ZS-406 Spectrum Analyzer 100kHz 5.4GHz.

2.3. 软件配置说明

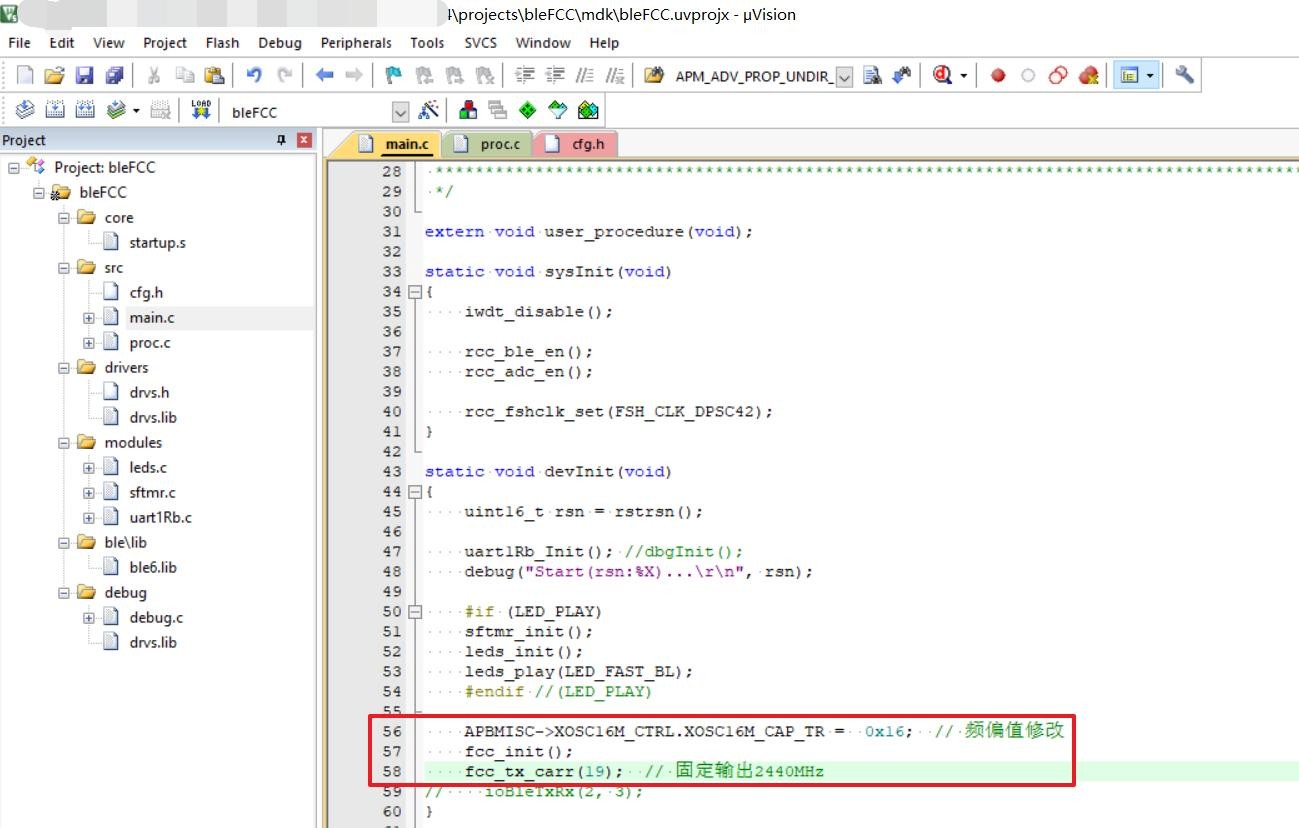

由于 bleFCC 是串口控制程序, 为简便调试, 只需初始化控制 2440MHz(19)频率输出.如下图.

将 bleFCC 程序下载到待测 PCBA 上. 观测频谱分析仪上的 频率, 通过修改 APBMISC->XOSC16M_CTRL.XOSC16M_CAP_TR, 直到满足需求.

xosc_freq_offset1

2.4. 频谱仪配置说明

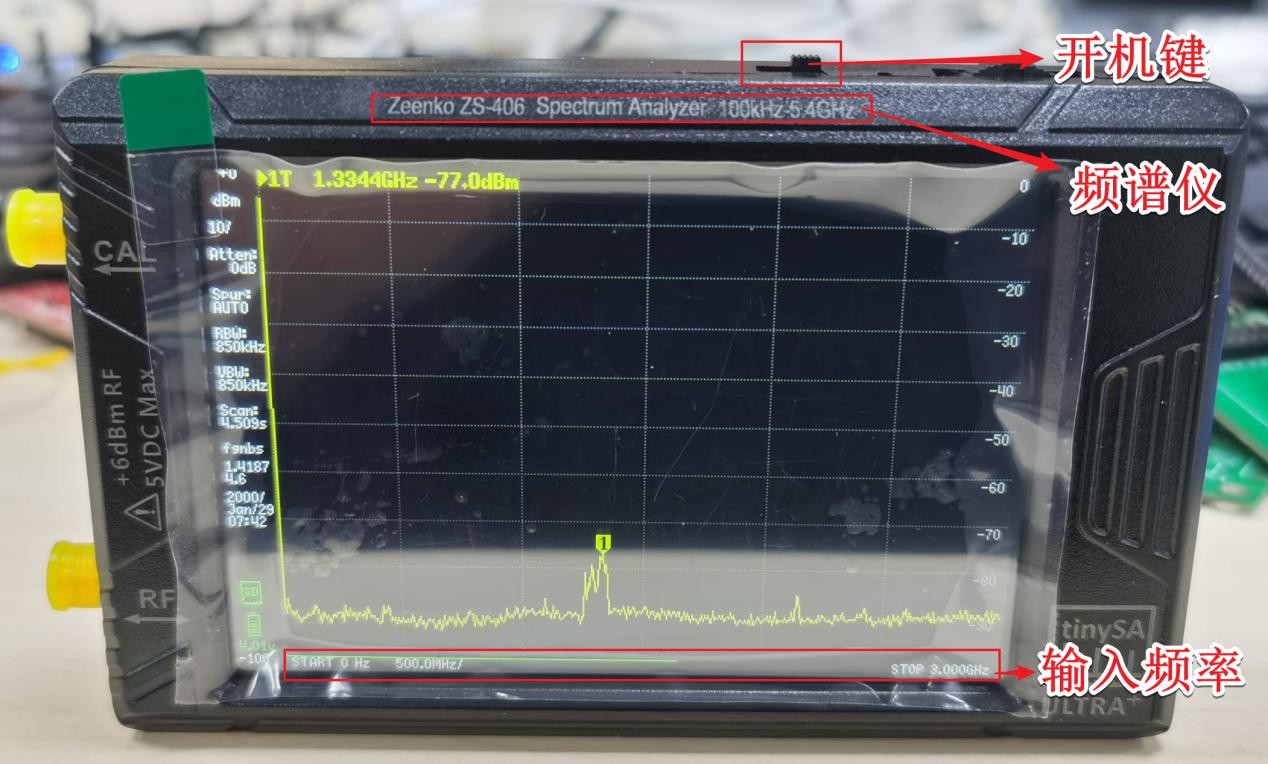

  1. 新频谱仪到手后开机, 默认输入频率显示 0Hz~900MHz;

  2. 单击屏幕, 菜单(CONFIG->MORE->ENABLEULTRA), 输入密码"4321". 解锁输入频率显示: 0~3GHz;

  3. 返回主菜单(FREQUENCY->CENTER), 设置中心频率为(2440Mhz), 设置SPAN(1MHz).

xosc_freq_offset2

2.5. 实测展示

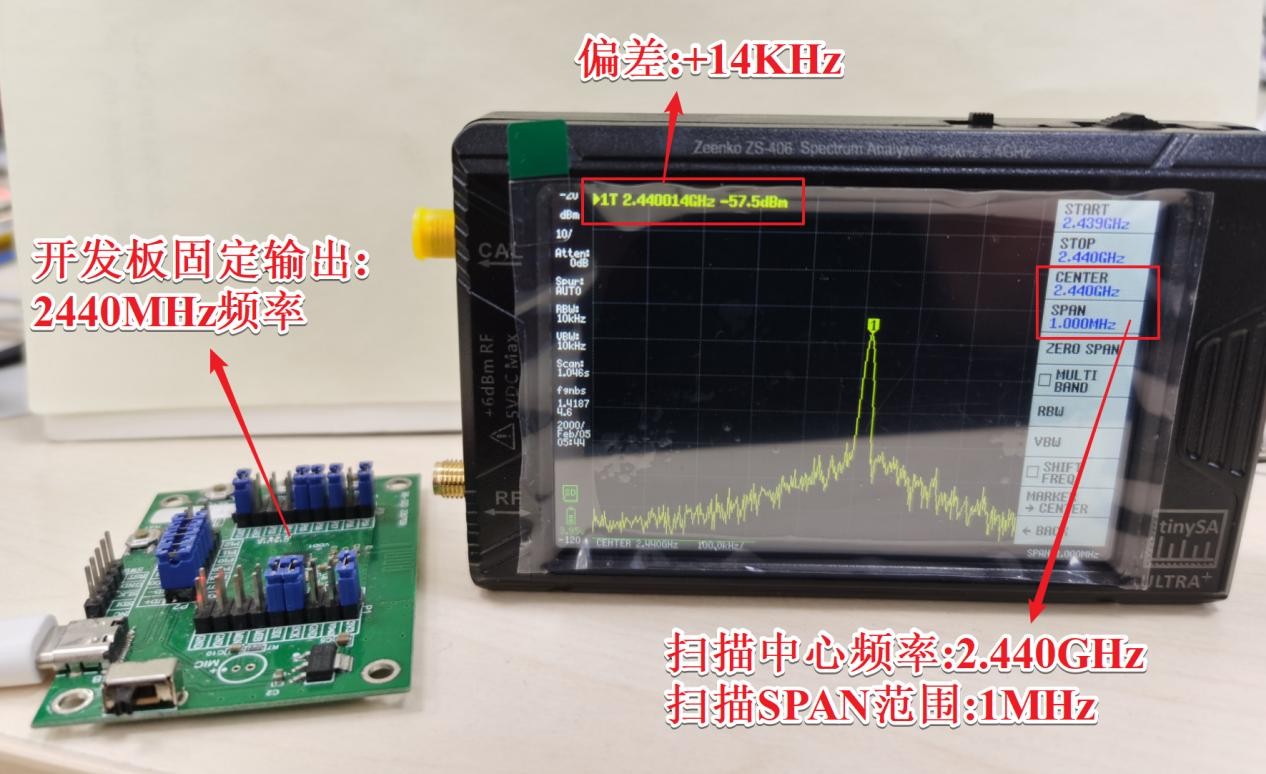

  1. 校准频率时, 无需同轴线连接频谱仪.(测功率时需要)

  2. 由图可知, 此时的频率正偏了 14KHz. 可根据"软件配置说明"步骤, 继续优化.

xosc_freq_offset3

2.6. 频谱仪校准自检

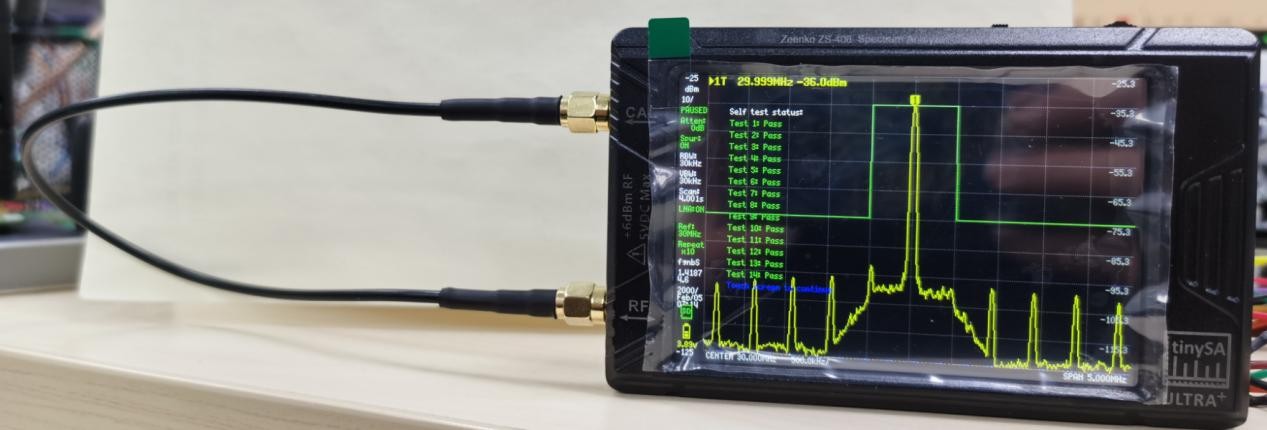

  1. 频谱仪有自检校准功能, 需将 CAL->RF 的 SMA 口, 用同轴线短接.

  2. 菜单(CONFIG->SELF TEST), 自检测试.

  3. 菜单(CONFIG->LEVEL CAL), 校准功率测量.

xosc_freq_offset4
