1. 总体描述

1.1. 概述

B6x系列芯片是一款超低功率、高性能和高集成的蓝牙5.2 BLE + 2.4G片上系统芯片, 设计用于在 2360MHz 至 2520MHz频段上运行。

B6x系列芯片 采用先进的 CMOS 低漏电工艺制造, 具有最高的集成度、最低的功耗、最低的漏电电流和降低 BOM 成本, 同时简化了整个系统设计。

1.2. 特性

  • 蓝牙BT 5.2 + 2.4GHz(私有协议) SoC

    • 支持BLE速率: 1Mbps、2Mbps

    • 灵敏度-96dBm@1Mbps BLE 模式

    • 灵敏度-92dBm@2Mbps BLE 模式

    • 发射功率 -40dBm 至 6dBm

    • 单端天线输出

    • 集成balun

    • 支持BLE Mesh

  • RISC 32位 MCU

    • 高性能 (64MHz)

  • SMART 8通道DMA控制器

  • CACHE

    • CACHE支持范围4KB

  • USB

    • USB1.1 全速达到12Mbps

    • 最大支持5个端点, 端点1~4支持同时收发

    • 所有端点的FIFO深度64字节

  • 片上存储器

    • 4KB ROM

    • 最大32KB SRAM

    • eSOP8(SIP 128KB QSPI FLASH)

    • SOP16(SIP 128KB QSPI FLASH)

    • QFN20/QFN32(SIP 256KB QSPI FLASH)

  • 时钟源

    • 支持16MHz晶体振荡器(XTAL)

    • 内部高频RC振荡器(IRC) 16MHz +/- 2%

    • 内部低频RC振荡器的超低功率时钟(RC32K)

    • 内部高频DPLL48M/64M时钟

    • 支持外灌时钟

  • 系统时钟(RTC)

    • 采用超低功耗技术运行

    • 由内部超低功耗RC运行

  • 看门狗定时器

    • 由内部低功率WDT运行

  • 计数器/定时器模块

    • 1路Advanced 16位计数器/定时器(ATMR)

    • 1路Common 16位计数器/定时器(CTMR)

      支持4个独立通道, 用于输入捕获、输出比较、PWM

    • 1路Basic 16位计数器/定时器(BTMR)

  • 外设接口

    • 2路UART, 支持RS485/IrDA/ISO7816-3, 速率可达3.76Mbps

    • 1路SPI Master, 最高速率可达32Mbps

    • 1路SPI Slave, 最高速率可达24Mbps

    • 1路I2C总线, 可配主/从设备, 支持快速模式速率可达400Kbps

  • 模拟-数字转换器(ADC)

    • 10位精度, 1Mbps ADC, 10个输入通道

    • 语音功能, 支持8K采样率

  • 通用I/O(GPIO)

    • 最大支持20个GPIOs, 每个IO都支持中断和唤醒功能

  • 电源管理(PMU)

    • 集成 Power-On-Reset (POR)

    • 集成Low-Voltage-Detect (LVD) , 默认电压阈值1.65V

  • 电压范围

    • 工作电压 1.8V ~ 5.2V(由芯片型号定义)

  • 电流功耗

    • 片上LDO稳压器

    • 44.7uA/MHz(@3.3V with 16M RC)

    • Deep sleep 模式下, 70 uA @3.3V

    • Power off模式下, 1uA @3.3V

    • BLE/2.4G 模式下, Tx峰值电流7.2mA (@1.8V 0dBm)

    • BLE/2.4G 模式下, Rx峰值电流10.3mA (@1.8V)

  • ESD 4500V

  • 工作温度-40℃ ~ 85℃(-40℃ ~ 105℃下单需要注明)

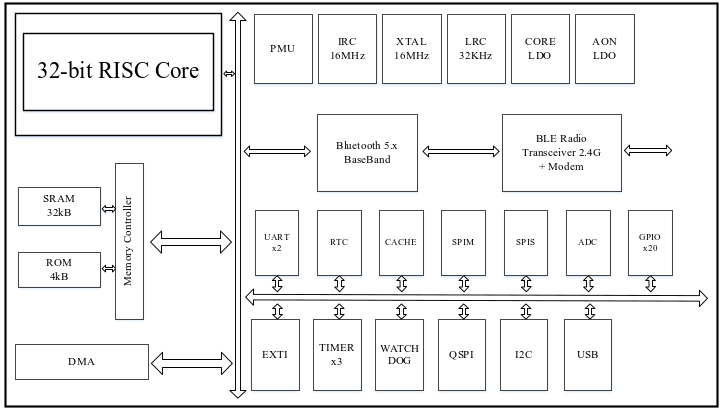

1.3. 框图

../_images/block.png
